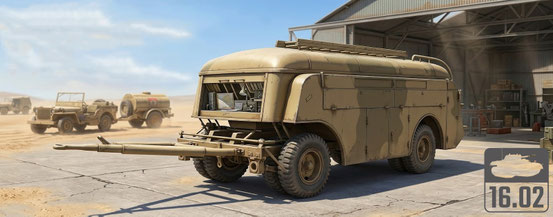

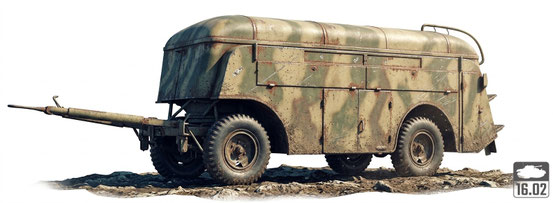

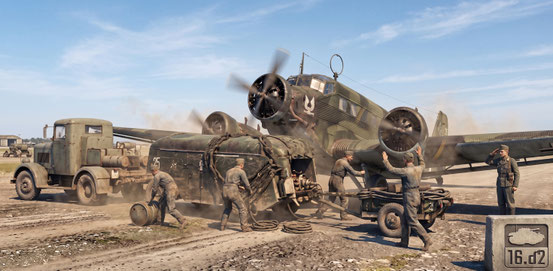

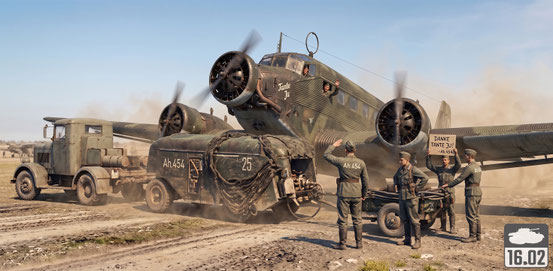

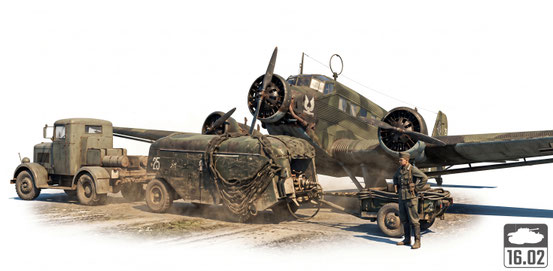

3D35030 Flugbetriebsstoff-Kesselwagen als Anhänger (Ah. 454)

Der Ah. 454 (oft auch als Sd.Ah. 454 bezeichnet) war eines der wichtigsten Tankfahrzeuge der deutschen Luftwaffe im Zweiten Weltkrieg. Er wurde primär auf Feldflugplätzen eingesetzt, um Flugzeuge direkt am Abstellplatz mit Treibstoff zu versorgen.

The Ah. 454 (often referred to as the Sd.Ah. 454) was one of the most important refueling vehicles used by the German Luftwaffe during World War II. It was primarily deployed at airfields to refuel aircraft directly at their parking positions.

Konstruktion und Besonderheiten

Was diesen Anhänger sofort auszeichnet, ist sein ungewöhnliches Fahrwerk. Während die meisten Tankanhänger zwei Achsen hatten, war der Ah. 454 ein Vierachser (acht Räder).

• Fahrwerk: Zwei Drehgestelle mit jeweils zwei Achsen (Zwillingsbereifung). Diese Bauweise war notwendig, um das enorme Gewicht des vollen Tanks auf dem weichen Boden von Feldflugplätzen zu verteilen und ein Versinken zu verhindern.

• Tankkapazität: Der Kessel fasste in der Regel rund 3.500 bis 4.000 Liter Flugbenzin (B4 oder C3).

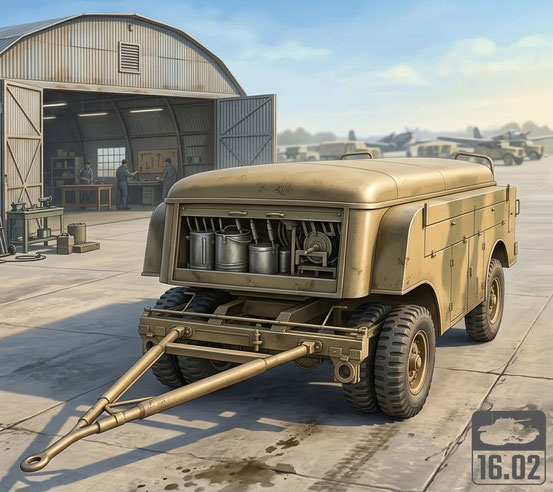

• Pumpenanlage: Im Heck (oder seitlich hinter Klappen) befand sich eine motorgetriebene Pumpenanlage inklusive Filtern und Zählwerken, um den Kraftstoff direkt in die Tragflächentanks der Flugzeuge zu befördern.

Design and Features

What immediately sets this trailer apart is its unusual chassis. While most refueling trailers featured two axles, the Ah. 454 was an eight-wheeled, four-axle vehicle.

• Chassis: Two bogies, each equipped with two axles (dual tires/twin wheels). This design was essential to distribute the enormous weight of the full tank over the soft ground of frontline airfields and prevent the vehicle from sinking.

• Tank Capacity: The tank typically held approximately 3,500 to 4,000 liters of aviation fuel (B4 or C3).

• Pumping System: A motor-driven pumping system, including filters and flow meters, was located at the rear (or behind side panels). This allowed the fuel to be pumped directly into the aircraft's wing tanks.

Technische Daten (ca.-Werte)

Technical Specifications (Approximate Values)

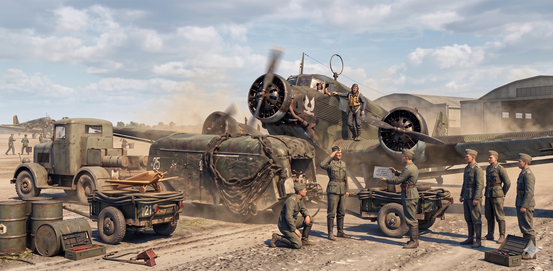

Einsatz im Krieg

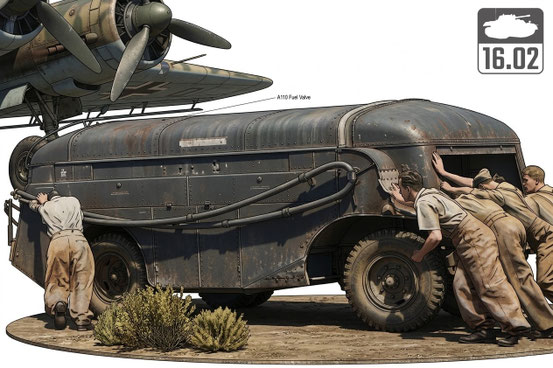

Der Ah. 454 war ein Kind der "Blitzkrieg"-Logistik. Da die Luftwaffe oft auf unbefestigten oder eilig hergerichteten Pisten operierte, konnten schwere Tanklastwagen dort kaum manövrieren. Der Ah. 454 wurde meist von schweren LKWs oder Zugmaschinen (wie dem Sd.Kfz. 7) zum Flugplatz gezogen und dort teilweise sogar von Hand oder mit leichten Schleppern an die Maschinen rangiert.

• V-Stoff-Variante: Es gibt Hinweise darauf, dass modifizierte Versionen dieses Anhängers auch zum Transport von Spezialkraftstoffen (wie dem B-Stoff für Raketenantriebe wie bei der Me 163) genutzt wurden, da der Kesselaufbau recht anpassungsfähig war.

• Schlamm-Problem: Historische Fotos zeigen oft, dass die Radverkleidungen im Einsatz entfernt wurden, da sich zwischen den acht Rädern schnell Schlamm festsetzte und den Anhänger blockierte.

Wartime Deployment

The Ah. 454 was a product of "Blitzkrieg" logistics. Since the Luftwaffe often operated from unpaved or hastily prepared airstrips, heavy refueling trucks struggled to maneuver. The Ah. 454 was typically towed to the airfield by heavy trucks or half-tracks (such as the Sd.Kfz. 7), where it was sometimes even maneuvered into position by hand or by light tractors.

• V-Stoff Variant: There are indications that modified versions of this trailer were also used to transport special fuels (such as B-Stoff for rocket propulsion systems, like those in the Me 163), as the tank structure was quite adaptable.

• The Mud Problem: Historical photographs often show that the wheel covers (fenders) were removed during operations, as mud would quickly accumulate between the eight wheels and jam the trailer.

1. Das markante Fahrwerk: Die "8-Rad-Lösung"

Der Ah. 454 wurde von der Firma Wumag (Waggon- und Maschinenbau AG) in Görlitz und anderen Herstellern wie Gaffron gebaut. Das Vierachs-Prinzip war eine direkte Antwort auf die Erfahrungen des Ersten Weltkriegs und der frühen Reichswehr-Manöver:

• Bodendruck: Durch die acht Räder (verteilt auf zwei lenkbare Drehgestelle vorne und hinten) war der Bodendruck extrem niedrig. Das war entscheidend, um auf den oft unbefestigten Grasnarben der Feldflugplätze nicht einzusinken, wenn der Kessel mit über 3 Tonnen Kraftstoff gefüllt war.

• Lenkbarkeit: Beide Drehgestelle waren oft gekoppelt oder zumindest sehr beweglich, was dem langen Gespann einen erstaunlich engen Wendekreis bescherte – überlebenswichtig in den engen Splitterschutzboxen der Flugzeuge.

1. The Distinctive Chassis: The "8-Wheel Solution"

The Ah. 454 was manufactured by Wumag (Waggon- und Maschinenbau AG) in Görlitz and other manufacturers such as Gaffron. The four-axle principle was a direct response to experiences gained during World War I and early Reichswehr maneuvers:

• Ground Pressure: Thanks to the eight wheels (distributed across two steerable bogies at the front and rear), the ground pressure was extremely low. This was crucial for preventing the vehicle from sinking into the unpaved turf of frontline airfields when the tank was filled with over 3 tons of fuel.

• Maneuverability: Both bogies were often coupled or at least highly articulated, granting the long trailer a surprisingly tight turning radius—a vital feature when navigating the cramped splinter-proof revetments (aircraft pens).

2. Die Pumpentechnik (Das Herzstück)

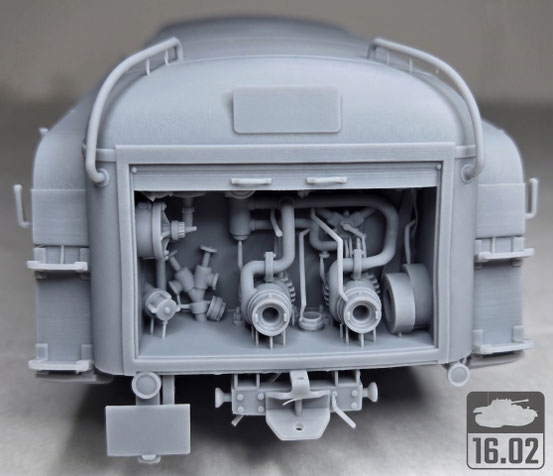

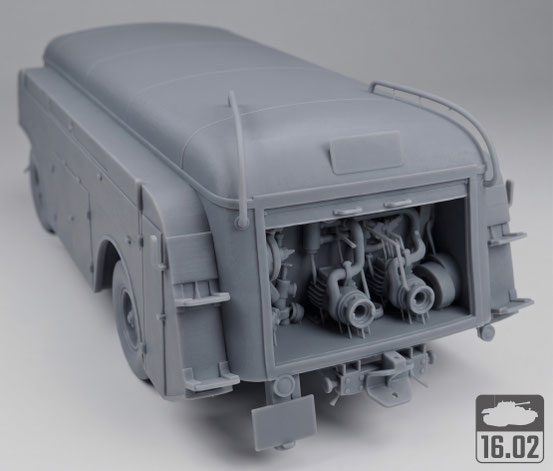

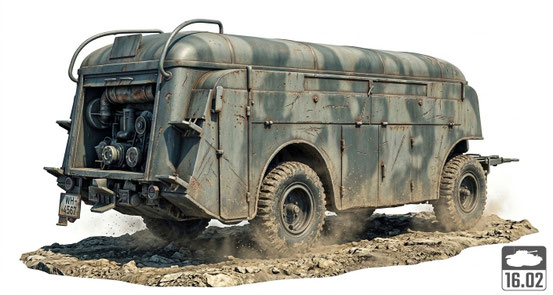

Hinten im Aufbau befand sich ein separater Schrankraum, der die Pumpenanlage beherbergte.

• Antrieb: Die Pumpe wurde meist durch einen kleinen, luftgekühlten Einzylindermotor (oft von ELMAG oder Fichtel & Sachs) angetrieben. So konnte das Flugzeug auch ohne laufenden Motor der Zugmaschine betankt werden.

• Leistung: Die Anlage konnte ca. 200 bis 300 Liter pro Minute fördern.

• Filterung: Integrierte Wasserabscheider und Feinfilter stellten sicher, dass kein Kondenswasser oder Schmutz in die empfindlichen Flugzeugmotoren gelangte (ein kritischer Punkt bei synthetischem Benzin).

Hier ist die Übersetzung für den Abschnitt zur Pumpentechnik:

2. The Pumping Technology (The Heart of the System)

The rear of the structure contained a separate compartment housing the pumping system.

• Power Source: The pump was typically powered by a small, air-cooled single-cylinder engine (often manufactured by ELMAG or Fichtel & Sachs). This allowed the aircraft to be refueled even when the towing vehicle's engine was turned off.

• Performance: The system had a flow rate of approximately 200 to 300 liters per minute.

• Filtration: Integrated water separators and fine filters ensured that no condensation or debris entered the sensitive aircraft engines—a critical requirement when handling synthetic fuel.

3. Spezialvarianten

Neben dem Standard-Benzintransport gab es spezialisierte Versionen:

• Ölwagen: Einige Anhänger waren als Flugbetriebsstoff-Ölwagen ausgelegt. Diese hatten oft Heizeinrichtungen (Vorwärmer), damit das zähe Motoröl auch im russischen Winter fließfähig blieb und in die Sternmotoren gepumpt werden konnte.

• B-Stoff-Wagen: Für die Raketenjäger (Me 163 "Komet") wurden diese Anhänger für den Transport von B-Stoff (Hydrazinhydrat/Methanol) modifiziert. Da dieser Stoff hochaggressiv war, mussten die Tanks und Dichtungen speziell beschichtet oder aus Aluminiumlegierungen gefertigt sein.

• Der "Zwitter"-Einsatz: Gelegentlich wurden die Anhänger auch für die Versorgung von schweren Panzereinheiten zweckentfremdet, wenn die Luftwaffe keine Flugzeuge mehr im Einsatz hatte, die Panzerdivisionen aber dringend Sprit brauchten.

Hier ist die Übersetzung für den Abschnitt über die Spezialvarianten:

3. Specialized Variants

In addition to standard fuel transport, there were several specialized versions:

• Oil Tankers: Some trailers were configured as Aviation Oil Tankers (Flugbetriebsstoff-Ölwagen). These were often equipped with heating units (pre-heaters) to ensure that the viscous engine oil remained fluid even during the Russian winter, allowing it to be pumped into radial engines.

• B-Stoff Tankers: For rocket-powered interceptors (such as the Me 163 "Komet"), these trailers were modified to transport B-Stoff (hydrazine hydrate/methanol). Because this substance was highly corrosive, the tanks and seals required special coatings or had to be manufactured from aluminum alloys.

• "Hybrid" Use: Occasionally, these trailers were repurposed to supply heavy panzer units. This occurred when the Luftwaffe no longer had aircraft in operation, but the armored divisions were in desperate need of fuel.

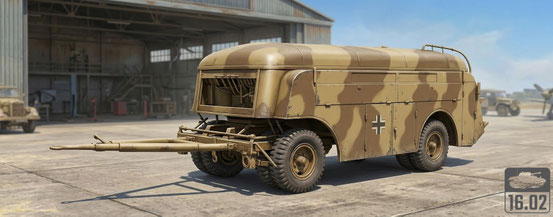

4. Optische Erkennungsmerkmale für Kenner

Wenn du dir Fotos oder Modelle ansiehst, achte auf diese Details:

• Die Kotflügel: In der frühen Kriegsphase waren sie oft rund und umschlossen die Räderpaare. Später wurden sie aus Gründen der Materialersparnis vereinfacht oder ganz weggelassen (was auch verhinderte, dass sie mit Schlamm verstopften).

• Die Deichsel: Diese war sehr massiv und verfügte über eine Druckluftbremsanlage, die mit dem Zugfahrzeug verbunden wurde.

• Staufächer: An den Seiten des Kessels befanden sich lange Röhren oder Kästen für die Abgabeschläuche.

4. Visual Identification Features for Experts

When examining photos or models, pay attention to these specific details:

• The Fenders: In the early stages of the war, they were often rounded and enclosed the pairs of wheels. Later, to save materials, they were simplified or omitted entirely (which also prevented them from becoming clogged with mud).

• The Tow Bar (Drawbar): This was very robust and featured a pneumatic (compressed air) braking system that was connected to the towing vehicle.

• Storage Compartments: Long tubes or boxes were located along the sides of the tank to house the delivery hoses.

5. Einsatzstatistik

Der Ah. 454 war kein Massenprodukt wie der Opel Blitz. Er wurde gezielt an Flughafen-Betriebskompanien ausgegeben. Eine typische Ju-88-Staffel verfügte über mehrere dieser Anhänger, die im Pendelverkehr zwischen dem großen Treibstofflager (oft im Wald versteckt) und den Flugzeugen auf der Bahn hin- und herfuhren.

5. Deployment Statistics

The Ah. 454 was not a mass-produced vehicle like the Opel Blitz. Instead, it was specifically issued to Airfield Support Companies (Flughafen-Betriebskompanien). A typical Ju-88 squadron utilized several of these trailers, which operated in a shuttle service, moving back and forth between the large fuel depots (often concealed in forests) and the aircraft on the airfield.

Technische Randnotiz zur Identifikation

In vielen Archiven wird er fälschlicherweise als "Sd.Ah. 454" geführt. Die Luftwaffe nutzte jedoch ihr eigenes Nomenklatursystem. In den Dienstvorschriften (L.Dv.) findest du ihn meist unter:

Anhangwagen (4-achs.) für Flugbetriebsstoff (Ah. 454)

Technical Note on Identification

In many archives, it is incorrectly listed as "Sd.Ah. 454." However, the Luftwaffe utilized its own nomenclature system. In the official service manuals (L.Dv.), you will typically find it listed as:

Anhangwagen (4-achs.) für Flugbetriebsstoff (Ah. 454) (Trailer (4-axle) for Aviation Fuel)

Warum er heute "besonders" ist

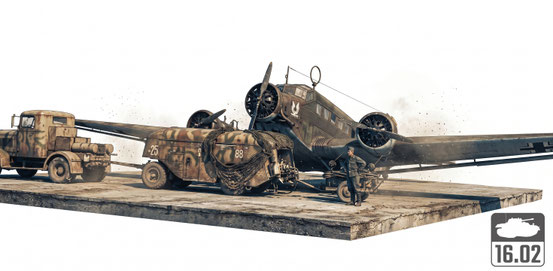

In der Modellbauszene (besonders im Maßstab 1:35) gilt der Ah. 454 als Exot. Er ist das perfekte Zubehör, um eine Szene mit einer Ju 88, He 111 oder sogar einer Me 262 beim Betanken darzustellen. Sein komplexes Fahrwerk macht ihn optisch deutlich interessanter als Standard-Anhänger.

Kleiner Hinweis: Die offizielle Bezeichnung lautete ab Oktober 1940 meist nur noch Ah. 454, wobei das "Sd." (Sonderanhänger) in Dokumenten der Luftwaffe oft weggelassen oder durch "Fb. K." (Flugbetriebsstoff-Kesselwagen) ersetzt wurde.

Why It Is Considered "Special" Today

Within the scale modeling community (particularly in 1:35 scale), the Ah. 454 is considered an "exotic" subject. It is the perfect accessory for depicting a refueling scene featuring a Ju 88, He 111, or even a Me 262. Its complex chassis makes it visually much more compelling than standard trailers.

• Quick Note: From October 1940 onwards, the official designation was usually just Ah. 454. In Luftwaffe documents, the "Sd." (Sonderanhänger) was often omitted or replaced by "Fb. K." (Flugbetriebsstoff-Kesselwagen / Aviation Fuel Tank Wagon).

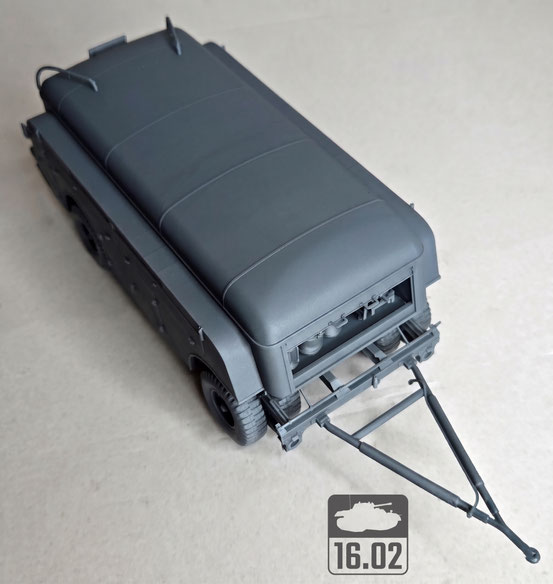

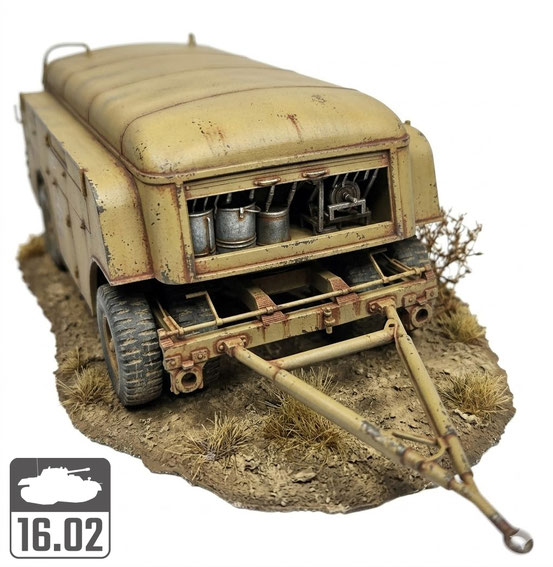

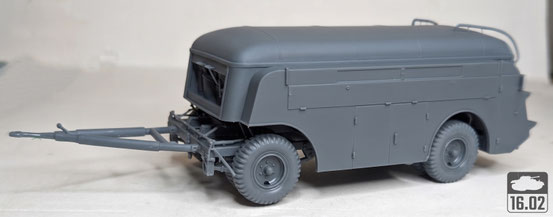

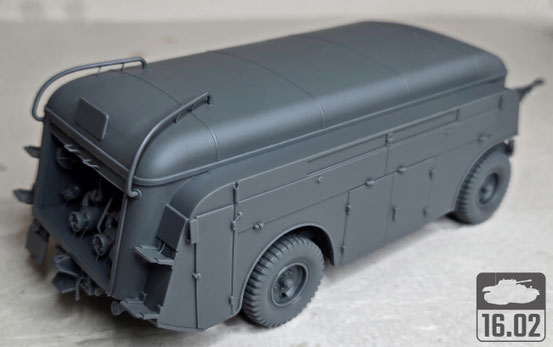

"Erster Proof-of-Concept erfolgreich." Hiermit ist das erste Testmodell offiziell fertiggestellt. Der Druckprozess verlief reibungslos und dient als Basis für die kommenden Optimierungen. Ein wichtiger erster Schritt vom digitalen Entwurf zum physischen Objekt.

"First proof-of-concept successful." The first test model is now officially complete. The printing process went smoothly and serves as the foundation for upcoming optimizations. An important first step from digital design to physical object.
